创新研发

掌握核心科技,推动产业转型升级,提升国际竞争力

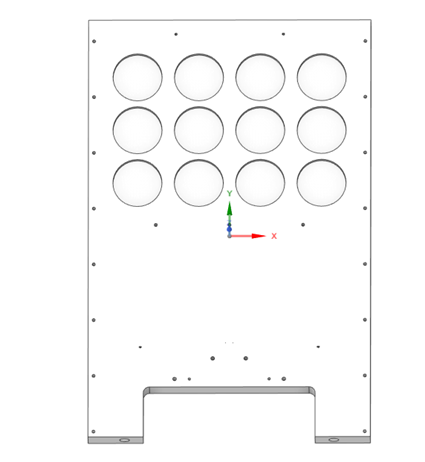

工业冷板设计方案2D Drawing

• 尺寸(L*W*H)mm)
  重量
• 710*460*36mm
  28233g(Only reference)

参数对比

• Solution-1
  Model
  Power Dissipation
  Specification
• Heater
  Φ80mm、110*50mm
  TDP = 520W*12pcs+1130W*6pcs=13020W
  --
• liquid
  water
  27.2LPM
  --

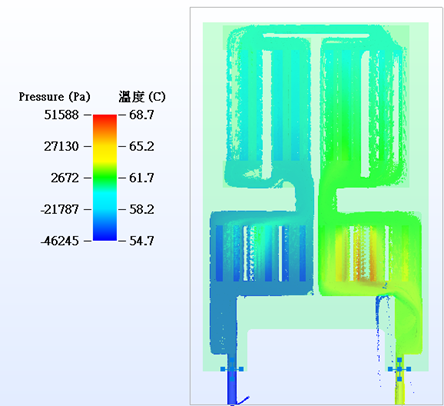

H.S. Temperature Layout進出水口溫差 8.1C

H.S   Pressure. Layout進出水口壓差  96282Pa

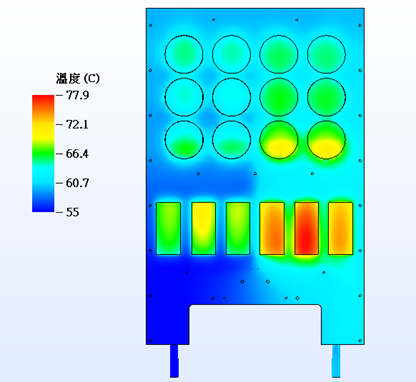

電阻周圍最高溫68.4C 溫升 13.4C

散熱器溫升  21.5C
